Každý, kdo někdy jel po dálnici plnou rychlostí, ví, jak moc hluk unavuje. Šum pneumatik, vibrace podlahy a dunění karoserie způsobují, že i krátká trasa může být vyčerpávající. Právě proto se kaučuková pěna na butylovou rohož stala standardem v profesionálním odhlučnění auta. Nejsou to dvě rovnocenné vrstvy, které lze používat zaměnitelně. Jsou to dva zcela odlišné materiály, které společně tvoří systém mnohem účinnější než každý z nich zvlášť.
Butylová rohož je základem každé dobré izolace. Lepí se přímo na plech karoserie, kde tlumí vibrace a zastavuje rezonanci kovu. Sama o sobě však nepohlcuje zvukové vlny šířící se vzduchem. Zde přichází role kaučukové pěny jako vrstvy pohlcující zvuk. Společně tvoří systém, který eliminuje hluk na dvou úrovních současně, což se projevuje skutečným tichem v kabině.
Redukce hluku o pouhé 3 až 4 decibely znamená podle logaritmické stupnice snížení vnímaného hluku o více než 50 procent. Právě takový efekt přináší kombinace butylové rohože s kaučukovou pěnou aplikovaná na podlaze, dveřích a v zavazadlovém prostoru vozidla. Bez druhé vrstvy je výsledek výrazně slabší, i když butylová rohož pokrývá celou plochu plechu.
Proč samotná butylová rohož auto plně neodhluční?
Butylová rohož je materiál s vysokou měrnou hmotností, který funguje prostřednictvím přímého kontaktu s vibracemi plechů karoserie. Účinně eliminuje mechanické vibrace, ale její mechanismus účinku má své hranice. Pochopení těchto hranic je klíčem ke správnému výběru dalších vrstev izolace.
Jak butylová rohož tlumí vibrace, ale nepohlcuje zvuk?
Butylová rohož funguje na principu tlumení vibrací přeměnou mechanické energie na teplo. Když je plech karoserie uveden do pohybu motorem, nerovnostmi vozovky nebo větrem, butylová rohož mu brání ve volném vibrování. Její hmotnost a pružnost vynucují rozptýlení této energie namísto jejího přenášení dále.
Tlumení vibrací je však něco jiného než pohlcování zvuku. Akustické vlny jsou proměnlivý tlak vzduchu, který proniká skrze štěrbiny, technologické otvory a tenké prvky karoserie. Butylová rohož je příliš tvrdá a hutná na to, aby tyto vlny pohltila. Odráží je, místo aby je zastavila, což způsobuje, že část akustické energie stále proniká do interiéru kabiny.
Kde v karoserii rezonance obchází butylovou vrstvu?
I když butylová rohož pokrývá velkou část plechu, vždy zůstávají místa, která jsou těžko přístupná. Výztuhy prahů, prostory za čalouněním dveří, sloupky nebo prohlubně ve středovém tunelu často zůstávají bez plného pokrytí. Na těchto místech plech stále volně rezonuje při určitých frekvencích.
Rezonance také obchází rohož tam, kde zvukové vlny nepřicházejí do přímého kontaktu s plechem. Zvuk pronikající přes těsnění dveří, ventilační mřížky nebo nechtěné mezery v čalounění se dostává přímo do prostoru kabiny. Butylová rohož nemá možnost tyto vlny zastavit, protože jim neleží v cestě. Právě v takových oblastech se kaučuková pěna jako pohlcující vrstva osvědčuje nejlépe.
O co řidič přichází, když vynechá kaučukovou pěnu?
Vynechání kaučukové pěny znamená absenci pohlcující vrstvy v izolačním systému. Výsledkem je selektivní redukce hluku, omezená hlavně na nízké frekvence a mechanické vibrace. Středně a vysokofrekvenční zvuky, jako je hluk pneumatik, svist větru nebo zvuky zvenčí, zůstávají beze změny.
Problémy při absenci kaučukové pěny:
- absence pohlcování akustických vln ve vzduchu
- citelné hučení pneumatik i po kompletním odhlučnění butylovou rohoží
- zhoršená kvalita zvuku systému car audio kvůli akustickým odrazům v kabině
- vysoká teplota v interiéru vozidla kvůli chybějící tepelné izolaci
Řidič také ztrácí tepelný komfort. Kaučuková pěna má velmi nízkou tepelnou vodivost, což výrazně zpomaluje zahřívání kabiny v létě a její ochlazování v zimě. Samotná butylová rohož tuto funkci neplní v dostatečné míře. Absence druhé vrstvy je tedy rezignací na polovinu možností celého izolačního systému.
Jak kaučuková pěna spolupracuje s butylovou rohoží?
Kombinace obou materiálů není náhodná. Vychází z dobře popsaného fyzikálního jevu, který akustičtí experti nazývají systémem hmota-pružina. Pochopení tohoto mechanismu umožňuje lépe naplánovat celou izolaci a vyhnout se nejčastějším montážním chybám.
V čem spočívá systém hmota-pružina při odhlučňování auta?
Systém hmota-pružina je akustický model popisující, jak dvě vrstvy materiálů s různými mechanickými vlastnostmi spolupracují při tlumení zvuku. Plech karoserie plní roli hmoty, butylová rohož tuto hmotu zvyšuje a tlumí vibrace, zatímco kaučuková pěna funguje jako pružina.
V tomto modelu kaučuková pěna pohlcuje akustickou energii díky své pružné struktuře. Když zvuková vlna narazí na měkkou pěnu, energie se mění na teplo prostřednictvím vnitřního tření materiálu. Tuhá butylová rohož pod ní naopak nedovolí, aby se tato energie vrátila do kabiny odrazem. Společně vytvářejí systém, který útočí na zvuk v různých fázích jeho šíření.
Efektem synergie obou vrstev je výrazně lepší redukce hluku, než je součet výsledků každého materiálu zvlášť. ABM Insulation doporučuje používat kaučukovou pěnu přímo na butylovou rohož právě proto, že tento systém využívá výhody obou materiálů současně.
Která zvuková pásma pohlcuje pěna a která netlumí butyl?
Butylová rohož funguje nejlépe v rozsahu nízkých frekvencí, od přibližně 20 do 500 Hz. Toto pásmo zahrnuje vibrace motoru, dunění podvozku a nízkofrekvenční hluk vozovky. V tomto rozsahu mají hmotnost materiálu a kontakt s plechem klíčový význam.
Kaučuková pěna doplňuje účinek rohože ve vyšších pásmech. Obzvláště účinná je v rozsahu od 500 Hz do několika kilohertzů, kde se nachází většina zvuků silničního provozu, hluk pneumatik na asfaltu a zvuky z vnějšku vozidla.
| Frekvenční pásmo | Butylová rohož | Kaučuková pěna |
|---|---|---|
| Nízké (20–500 Hz) | Velmi účinná | Slabší účinnost |
| Střední (500 Hz – 2 kHz) | Mírná účinnost | Velmi účinná |
| Vysoké (2 kHz – 20 kHz) | Slabá účinnost | Účinná |
Takové rozdělení znamená, že žádný materiál neeliminuje celý rozsah hluku samostatně. Teprve jejich spojení poskytuje širokopásmovou akustickou ochranu, která reálně zlepšuje komfort jízdy.
Jak tloušťka kaučukové pěny mění efekt odhlučnění?
Tloušťka kaučukové pěny má přímý vliv na rozsah pohlcovaných frekvencí. Tenké pěny, od 3 do 6 milimetrů, si lépe poradí s vyššími frekvencemi a jsou vhodné pro dveře a sloupky. Silnější varianty, od 10 do 19 milimetrů nebo více, účinněji pohlcují nižší tóny a osvědčují se na podlaze nebo v zavazadlovém prostoru.
ABM Insulation nabízí kaučukové pěny v široké škále tlouštěk, od 3 mm do 50 mm. Varianty s hliníkovou fólií, dostupné od 6 mm výše, navíc tepelně izolují, což je obzvláště užitečné na podlaze a v oblasti středového tunelu.
Příliš silná pěna ve stísněných prostorech, jako je vnitřek dveří, může ztěžovat zavírání nebo kolidovat s mechanickými prvky. Příliš tenká nepřinese očekávaný akustický efekt. Výběr tloušťky by měl zohledňovat dostupný prostor a hlavní zdroje hluku v dané oblasti vozidla.
Jak spojovat obě vrstvy, aby se předešlo akustickým mostům?
Akustický most je každé místo, ve kterém zvuk může obejít vrstvu izolace. Nejčastěji vzniká tam, kde kaučuková pěna nepřiléhá těsně k butylové rohoži nebo k zárubni dveří. Mezery, štěrbiny a nedolepené okraje vytvářejí cesty, kterými zvukové vlny pronikají do kabiny bez překážek.
Zásady správného spojování vrstev:
- Nejprve nalepit butylovou rohož přímo na očištěný, odmaštěný plech.
- Přitlačit rohož válečkem, zejména u okrajů a kolem technologických otvorů.

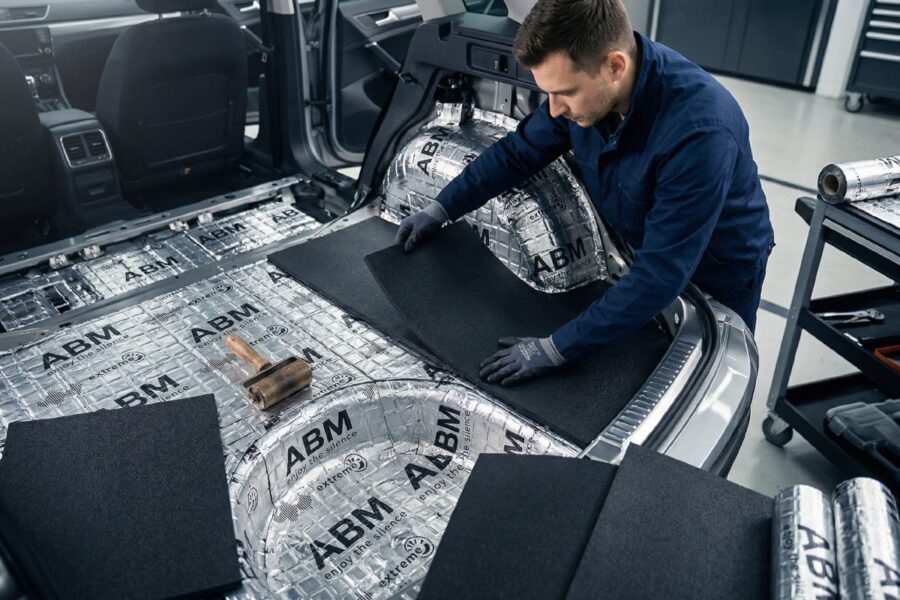

- Nanést kaučukovou pěnu na celou plochu butylové rohože, bez mezer.
- Slepit spoje pěny těsnou kaučukovou páskou nebo hliníkovou fólií.
- Dbát na kontinuitu obou vrstev u průchodů kabelů a mechanických úchytů.
Pečlivé nanášení materiálů rozhoduje o konečném efektu. Ani ty nejlepší produkty nedají plný výsledek, pokud má izolace mezery. Těsnost celého systému je stejně důležitá jako kvalita samotných materiálů.
Kde v autě kaučuková pěna na butylu dává efekt?
Ne každá část karoserie vyžaduje identický přístup. Různé oblasti vozidla mají odlišné zdroje hluku a různé pracovní podmínky izolačních materiálů. Dobrá izolace je taková, která zohledňuje specifika každé zóny.
Podlaha a tunel: kde dvouvrstvý systém funguje nejlépe?
Podlaha automobilu je oblast, přes kterou proniká největší objem hluku. Odtud doléhá šum vozovky, rezonance pneumatik a vibrace pohonného ústrojí. Plech podlahy je také obzvláště náchylný k vibracím kvůli velké, nevyztužené ploše.
Použití butylové rohože na celé ploše podlahy, společně se silnou kaučukovou pěnou, dává zde nejlepší výsledky. Pěna o tloušťce nejméně 10 mm pohlcuje ty frekvence, které rezonují v kabině. Středový tunel, u kterého probíhá výfukový systém a hnací hřídel, se zahřívá obzvláště silně. Zde je vhodné použít kaučukové pěny s hliníkovou fólií, které zároveň izolují teplo a zvuk.
Dveře a sloupky: jak pěna eliminuje svist během jízdy?
Dveře jsou komplikovaný akustický prostor. Uvnitř nich probíhají skla, stahovačky oken, reproduktory a svazky kabelů. Plech dveří rezonuje při zrychlování a netěsnosti těsnění vpouštějí do kabiny svist vzduchu při vyšších rychlostech.
Butylová rohož nalepená na vnitřní plech dveří redukuje rezonanci kovových panelů. Tenká kaučuková pěna, od 3 do 9 mm, nanesená na rohož, pohlcuje zvukové vlny odrážející se uvnitř dveřního prostoru. Efektem je odhlučnění charakteristického klepání, svistu a dunění během jízdy.
Sloupky vozidla, zejména sloupky A a B, jsou častým zdrojem rezonancí při vysokých rychlostech. Vyplnění jejich prostoru kaučukovou pěnou v kombinaci s butylovou rohoží na plechovém jádru tento efekt eliminuje. Izolace sloupků pozitivně ovlivňuje také fungování audio systému, protože eliminuje odrazy zvuku uvnitř kabiny.
Tip: Při montáži kaučukové pěny ve dveřích je vhodné ponechat přístup k drenážním otvorům ve spodní části dveří, aby voda měla volný odtok a nekumulovala se uvnitř.
Materiály pro odhlučnění auta v obchodě ABM Insulation
ABM Insulation je výrobce a dodavatel izolačních materiálů s dlouholetými zkušenostmi v oboru odhlučnění vozidel, strojů a budov. Firma působí od roku 2010 a neustále rozšiřuje sortiment o nová akustická a tepelná řešení. Realizace objednávek probíhá do 24 hodin a dodávka pokrývá celou oblast Evropské unie.
Sortiment obchodu ABM Insulation odpovídá na reálné potřeby osob zabývajících se odhlučňováním vozidel. Každý produkt má přesně definované technické vlastnosti, což usnadňuje výběr vhodných materiálů pro konkrétní místa v karoserii.
Butylové rohože a pěny pro odhlučnění vozidel
Základem každé izolace je butylová rohož lepená přímo na plech. ABM Insulation nabízí dvě produktové řady s různou úrovní pokročilosti.
Řady butylových rohoží ABM Insulation:
-
Butylové rohože ABM Professional účinně tlumí vibrace plechu karoserie a redukují rezonanci v nízkých frekvencích
-
Butylové rohože ABM Xtreme jsou určeny pro extrémní akustické podmínky a zajišťují maximální úroveň odhlučnění
Obě řady rohoží fungují v širokém rozsahu teplot, od hlubokého mrazu až po vysoké letní hodnoty, což zaručuje trvanlivost po mnoho let používání vozidla.
Butilové zvukově izolační rohože ABM Professional v prodejně ABM Insulation
Butilové zvukově izolační rohože ABM Xtreme v prodejně ABM Insulation
Kaučukové a akustické pěny jako druhá vrstva izolace
Po butylových rohožích jsou dalším prvkem izolačního systému pěny. ABM Insulation nabízí dva typy přizpůsobené různým akustickým funkcím.
Izolační kaučukové pěny mají uzavřenou buněčnou strukturu, jsou odolné vůči vlhkosti a fungují jako vrstva pohlcující zvuk ve středních a vysokých frekvencích. Varianty s hliníkovou fólií navíc tepelně izolují, což se osvědčuje na podlaze a ve středovém tunelu.
Izolační pryžové pěny v prodejně ABM Insulation
Pěnová pryž ABM. Akustická izolace Samolepicí, 32mm, 0.5m2

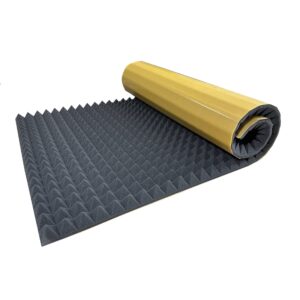

Pohlcující akustické pěny a panely doplňují systém o vrstvu z polyuretanové pěny s otevřenými buňkami. Tento materiál pohlcuje zvukové vlny se zvláštní účinností a zlepšuje celkovou akustiku kabiny. Dostupné formáty zahrnují ploché desky, vlnité profily a jehlany v různých tloušťkách.
Akustické zvukově izolační pěny v prodejně ABM Insulation
Technické poradenství a podpora při výběru materiálů jsou dostupné prostřednictvím kontaktního formuláře. Recenze zákazníků potvrzující kvalitu produktů, rychlé dodání a profesionální servis si můžete ověřit na profilu společnosti.
Pěna s uzavřenými nebo otevřenými buňkami na butylovou rohož?
Výběr typu kaučukové pěny má velký praktický význam. Na trhu jsou dostupné dva základní typy, které se liší konstrukcí, vlastnostmi a použitím. Rozhodnutí o výběru jednoho z nich by mělo být vědomé a založené na konkrétních požadavcích pro danou část vozidla.
V čem se liší struktura obou pěn v akustické izolaci?
Pěna s uzavřenými buňkami je tvořena buňkami naplněnými plynem, které se vzájemně nepropojují. Tato kompaktní struktura činí materiál tvrdým, těsným a odolným vůči vodě. Nepropouští vlhkost a má dobrou tepelnou izolaci.
Pěna s otevřenými buňkami má síťovitou strukturu, kde jsou buňky vzájemně propojeny. Vzduch volně prochází materiálem, díky čemuž pohlcuje akustické vlny mnohem účinněji než varianta s uzavřenými buňkami. Nevýhodou je vyšší nasákavost a slabší tepelná izolace.
Rozdíly mezi pěnou s uzavřenými a otevřenými buňkami:
- pěna s uzavřenými buňkami: těsná, odolná vůči vodě, tepelně účinnější, akusticky mírná
- pěna s otevřenými buňkami: pružná, vyšší pohlcování zvuku, nižší odolnost vůči vlhkosti
- kaučuková pěna s uzavřenými buňkami kombinuje vlastnosti gumy a pěny, což jí dává výhodu oproti standardním PUR pěnám
Kaučuková pěna používaná v automobilovém průmyslu je právě variantou pěny s uzavřenými buňkami na bázi syntetického kaučuku. Její buněčná struktura je však pružnější než u typické PUR pěny s uzavřenými buňkami, což jí dává lepší vlastnosti pohlcování zvuku při zachování odolnosti vůči vlhkosti.
Jak vlhkost a teplota rozhodují o výběru pěny do auta?
Interiér automobilu je náročné prostředí. Teplota kolísá od několika desítek stupňů mrazu až po více než 80 stupňů Celsia v létě při slunečním záření. Vlhkost proniká do dveří přes těsnění a drenážní otvory. Butylová rohož ABM Insulation funguje v rozsahu od minus 40 do plus 170 stupňů Celsia. Kaučuková pěna by měla splňovat podobné požadavky.
Pěna s otevřenými buňkami pohlcuje vodu jako houba. Navlhlá ztrácí akustické vlastnosti a začíná hnít. V prostoru dveří, zavazadlového prostoru nebo na podlaze automobilu je to nepřijatelné riziko. Pěna s uzavřenými buňkami na bázi kaučuku je v této situaci správným řešením. Nepohlcuje vodu, neztrácí vlastnosti při kolísání teploty a nezpůsobuje korozi sousedních kovových prvků.
Jaké technické parametry kaučukové pěny je dobré znát?
Při výběru kaučukové pěny pro odhlučnění auta má několik parametrů klíčový význam. Hustota materiálu měřená v kilogramech na metr krychlový přímo ovlivňuje schopnost pohlcování zvuku. Vyšší hustota znamená lepší tlumení, ale také vyšší hmotnost montované izolace.
Koeficient pohlcování zvuku, označovaný jako alfa, informuje o tom, jaké procento dopadající akustické energie materiál zadrží. Čím blíže hodnotě 1,0, tím lepší izolace. Kaučukové pěny ABM Insulation dosahují vysokých hodnot tohoto koeficientu, zejména ve středních a vysokých frekvenčních pásmech.
Stejně důležitá je tepelná vodivost, označovaná jako lambda. Kaučukové pěny mají nízkou hodnotu tohoto parametru, což znamená dobrou tepelnou izolaci. Varianty s hliníkovou fólií snižují tepelnou vodivost ještě více díky efektu odrazu záření. Dostupné tloušťky od 3 do 50 mm umožňují přesně zvolit materiál pro každé místo ve vozidle.
Tip: Při výběru kaučukové pěny na podlahu vozidla je vhodné sáhnout po variantě s hliníkovou fólií o tloušťce nejméně 10 mm. Zároveň omezuje teplo od výfukového systému a pohlcuje hluk vozovky ve středních frekvencích.
FAQ: Často kladené otázky
Nahrazuje kaučuková pěna butylovou rohož při odhlučňování auta?
Kaučuková pěna a butylová rohož plní zcela odlišné funkce. Butylová rohož přiléhá přímo k plechu karoserie a tlumí její mechanické vibrace. Zastavuje rezonanci kovu a blokuje nízké frekvence generované motorem, odpružením a koly.
Kaučuková pěna naproti tomu pohlcuje akustické vlny šířící se vzduchem, zejména v rozsahu středních a vysokých frekvencí. Žádný materiál není schopen samostatně nahradit ten druhý, protože každý funguje na jiné úrovni izolace. Montáž pouze kaučukové pěny bez butylové rohože ponechává plech bez tlumení vibrací, což způsobuje, že rezonance karoserie nadále proniká do kabiny.
Jak kaučuková pěna na butylové rohoži ovlivňuje teplotu v interiéru vozu?
Kaučuková pěna má velmi nízkou tepelnou vodivost, což znamená, že účinně zpomaluje výměnu tepla přes plech karoserie. V létě omezuje zahřívání kabiny od slunce a horkého asfaltu. V zimě zpomaluje ztrátu tepla přes podlahu a dveře.
Varianty kaučukové pěny s dodatečnou hliníkovou fólií tento efekt posilují odrážením tepelného záření. Obzvláště užitečné je to na podlaze vozidla, kam zespodu proniká teplo z výfukového systému. Samotná butylová rohož má omezené tepelné vlastnosti. Teprve spojení obou vrstev přináší znatelné zlepšení tepelného komfortu po celý rok.
Je kaučuková pěna na butylové rohoži odolná vůči vlhkosti v autě?
Kaučuková pěna používaná v automobilovém průmyslu má uzavřenou buněčnou strukturu, což znamená, že voda do jejího nitra neproniká. Nenasáká, neztrácí své vlastnosti po kontaktu s vlhkostí a během let používání nepodléhá hnilobě. Je odolná vůči chemickým látkám, nepohlcuje pachy a nevytváří podmínky příznivé pro rozvoj plísní.
Butylová rohož je stejně těsná a nepropustná pro vodu. Oba materiály společně vytvářejí bariéru odolnou vůči podmínkám panujícím uvnitř karoserie, kde se vlhkost objevuje sezónně přes těsnění, drenážní otvory dveří a kondenzaci vodní páry. Právě proto se systém kaučuková pěna na butylové rohoži osvědčuje po mnoho let bez nutnosti výměny.
Kde v autě se nejvíce vyplatí aplikovat kaučukovou pěnu na butylovou rohož?
Největší akustický efekt dává systém kaučuková pěna na butylovou rohož na podlaze vozidla. Podlaha má velkou, nevyztuženou plochu a přímo se stýká s prostorem, kterým proniká hluk vozovky a vibrace podvozku. Použití obou vrstev na celé ploše podlahy snižuje hluk v kabině až o více než 50 procent.
Stejně důležité jsou dveře, zavazadlový prostor a středový tunel. Dveře jsou zdrojem svistu vzduchu a rezonancí kovových panelů a zavazadlový prostor funguje jako rezonanční skříň pro zvuky přicházející zvenčí. Středový tunel se naproti tomu zahřívá od výfukového systému, takže kaučuková pěna tam plní dvojí roli, akustickou i tepelnou. Odhlučnění těchto čtyř zón současně přináší komplexní zlepšení komfortu jízdy.
Shrnutí
Kaučuková pěna na butylovou rohož není volba, ale logické doplnění izolačního systému. Butylová rohož tlumí vibrace plechu a eliminuje rezonanci, ale nepohlcuje akustické vlny přenášené vzduchem. Kaučuková pěna tyto nedostatky doplňuje tím, že pohlcuje střední a vysoké frekvence a tepelně izoluje. Společně vytvářejí systém hmota-pružina, který snižuje hluk v kabině o více než 50 procent ve srovnání s vozidlem bez jakékoli izolace.
Účinnost celého systému závisí na kvalitě obou vrstev, jejich tloušťce, pokrytí povrchu a těsnosti montáže. Pěna s uzavřenými buňkami na bázi kaučuku, jako je ta, kterou nabízí ABM Insulation, se osvědčuje v každé části vozidla díky své odolnosti vůči vlhkosti a teplotě. Správný výběr materiálů a pečlivá montáž jsou jedinou cestou ke skutečnému tichu za všech jízdních podmínek.
