Tepelné čerpadlo je zařízení, které se stále častěji objevuje v domácnostech. Přináší úspory na vytápění, ale jeho provoz je spojen s emisí hluku a vibrací. Pro mnoho majitelů nemovitostí se příliš hlučný provoz zařízení stává skutečným problémem, který ovlivňuje každodenní komfort života.
Řešením, které tento problém účinně omezuje, jsou butylkaučukové tlumicí rohože. Správně zvolené a namontované dokážou výrazně snížit obtěžující hluk. Tento materiál se osvědčuje jak u venkovních instalací, tak v technických místnostech, kde pracuje vnitřní jednotka.
Než se však pustíte do montáže, je dobré pochopit, odkud hluk tepelného čerpadla pochází a jaké akustické mechanismy řídí jeho šíření. Znalost umožňuje precizní postup a vyhnutí se typickým chybám, které snižují účinnost izolace.
Proč tepelná čerpadla generují hluk a vibrace
Každé tepelné čerpadlo je mechanické zařízení, které z podstaty věci vydává zvuk. Zdrojů hluku je několik a každý z nich vyžaduje při tlumení trochu jiný přístup. Pochopení této složitosti je základem účinné zvukové izolace.
Hlavní zdroje zvuku u tepelných čerpadel
Hlavním zdrojem hluku u tepelných čerpadel vzduch-voda je venkovní ventilátor. Generuje širokopásmový šum, který je během provozu zařízení zřetelně slyšitelný. Dalším důležitým prvkem je kompresor, který pracuje cyklicky a vydává charakteristické nízkofrekvenční hučení.
Kromě těchto dvou komponentů pochází hluk také od:
- oběhového čerpadla kapaliny, které generuje konstantní hydraulický šum
- potrubí, ve kterém proudění kapaliny způsobuje vibrace stěn
- kovového pláště, který rezonuje vlivem vibrací kompresoru
- základny zařízení, která přenáší vibrace na podloží
Každý z těchto zdrojů má jiný charakter. Ventilátor je vzdušný hluk, který se šíří kolem zařízení. Kompresor a potrubí jsou především strukturní vibrace, přenášené materiálem na části budovy. Právě tyto druhé nejvíce pronikají do interiéru domu a je obtížnější je zvládnout.
Jak se vibrace přenášejí na konstrukci budovy
Vibrace kompresoru jsou fyzikální jev, který se nezastaví na plášti zařízení. Přes montážní základnu, upevňovací šrouby a potrubní vedení se vibrace šíří dál, přímo do stěn a stropů budovy.
Beton, cihla a kov výborně vedou nízkofrekvenční vibrace. Tento jev způsobuje, že hluk je slyšet uvnitř budovy i při zavřených oknech. Obyvatelé ho popisují jako tupé hučení nebo vibrování stěn, zejména v nočních hodinách. Řešení tohoto problému vyžaduje přerušení cesty přenosu vibrací, tedy použití pružných tlumicích materiálů.
Normy a přípustné hladiny hluku pro tepelná čerpadla
Polské předpisy přesně stanovují maximální hladinu hluku, kterou může tepelné čerpadlo emitovat. Pro rodinné domy je přípustná hladina 50 dB(A) během dne a 40 dB(A) v noci (od 22:00 do 6:00). Měření se provádí na hranici sousedova pozemku, nikoli u samotného zařízení.
Pro oblasti s bytovou zástavbou a smíšené obytné a komerční oblasti jsou limity o něco vyšší: 55 dB(A) ve dne a 45 dB(A) v noci. Pro lázeňské oblasti a nemocniční areály jsou normy přísnější a činí 40 dB(A) ve dne a 35 dB(A) v noci.
Stojí za to vědět, že standardní úroveň akustického výkonu vzduchového tepelného čerpadla u zdroje se pohybuje v rozmezí 57–60 dB(A) a nejtišší zařízení dosahují úrovně pod 50 dB(A). Dodržování norem není jen otázkou předpisů, ale především péče o vztahy se sousedy a vlastní pohodlí. Překročení přípustných hodnot i o 1–2 dB lze při profesionálním měření snadno zjistit.
Co je butylová rohož a jak funguje akustické odhlučnění
Tlumicí butylová rohož je materiál na bázi syntetického butylového kaučuku. Vyniká vysokou hustotou, vlastní vysokou hmotností a schopností tlumit vibrace. Mechanismus účinku spočívá v přeměně energie vibrací na teplo, než se stihnou přenést na další konstrukční prvky.
Konstrukce a tlumicí vlastnosti butylových rohoží
Typická akustická butylová rohož se skládá ze dvou vrstev. První je samotná butylová vrstva s vysokou hustotou, která pohlcuje vibrace. Druhá je hliníková fólie, která zpevňuje strukturu rohože a usnadňuje její nalepení na kovové povrchy. Ze spodní strany rohoží je vrstva kontaktního lepidla s ochrannou fólií.
Produkty z nabídky ABM Insulation, jako je mata butylowa ABM Professional a mata butylowa ABM Xtreme, jsou k dispozici v tloušťkách od 1,3 mm do 4 mm a v arších nebo rolích různých velikostí. Materiál účinně funguje v teplotním rozsahu od -40 °C do 170 °C, což jej činí vhodným jak pro venkovní použití, tak pro technické místnosti.
Vysoká hustota butylu zajišťuje, že i tenká vrstva materiálu účinně pohlcuje mechanickou energii vibrací. Rohož neobsahuje asfalt, což eliminuje riziko praskání při nízkých teplotách. Tyto vlastnosti přetrvávají po mnoho let bez nutnosti údržby.
Rozdíly mezi butylovými rohožemi a jinými tlumicími materiály
Na trhu je k dispozici několik druhů akustických materiálů. Každý z nich plní trochu jinou roli a má jiné užitné vlastnosti. Následující tabulka ukazuje nejdůležitější rozdíly:
| Materiál | Mechanismus účinku | Odolnost proti vlhkosti | Použití venku |
|---|---|---|---|
| Butylkaučuková rohož | Tlumení vibrací hmotou | Vysoká | Ano |
| Akustická pěna pohlcující zvuk | Pohlcování zvuku ve vzduchu | Nízká | Ne |
| Izolační kaučuková pěna | Tepelná a akustická izolace | Vysoká | Ano (v ochranném obalu) |
| Bitumenová rohož | Tlumení vibrací hmotou | Střední | Ne (křehne v mrazu) |
Bitumenové rohože, často zaměňované za butylové, jsou levnější, ale při nízkých teplotách křehnou a praskají. Akustické pěny pohlcující zvuk jsou účinné hlavně při tlumení hluku šířícího se vzduchem, ale neporadí si s vibracemi konstrukcí. Butylková tlumicí rohož kombinuje mechanickou odolnost, pružnost a vysokou účinnost tlumení vibrací.
Volba tloušťky butylové rohože podle typu hluku
Tloušťka rohože se volí podle charakteru akustického problému. Tenké rohože o tloušťce 1,3–2 mm jsou vhodné pro tlumení vysokých frekvencí a lehkého dunění krytu. Silnější varianty 3–4 mm se používají pro tlumení silných vibrací kompresoru a nízkých frekvencí.
V praxi při odhlučnění tepelného čerpadla dosahuje nejlepších výsledků kombinace butylové odhlučňovací rohože s kaučukovou pěnou. Butylová rohož tlumí vibrace a zvyšuje hmotnost panelů krytu, zatímco kaučuková pěna pohlcuje zbytky hluku šířícího se vzduchem a slouží jako izolační vrstva z vnější strany. Tato kombinace se úspěšně používá při odhlučnění průmyslových agregátů a strojů.
Akustická butylová rohož a vnější atmosférické podmínky
Tepelná čerpadla vzduch-voda stojí celoročně venku. Materiál použitý k jejich odhlučnění musí tedy snášet horko, mráz, déšť a UV záření. Akustická butylová rohož si s těmito výzvami dobře poradí díky odolnosti proti vlhkosti, nízkým teplotám a náchylnosti k plísním.
Rohože ABM Professional a ABM Xtreme neobsahují toxické složky, jsou odolné vůči kapalinám a zachovávají si své vlastnosti v celém rozsahu venkovních teplot v Polsku. Hliníková fólie na povrchu rohože chrání butylovou vrstvu před přímým slunečním zářením. Díky těmto vlastnostem se materiál roky používání nedegraduje.
Jak správně namontovat butylové rohože na tepelné čerpadlo
Montáž butylových odhlučňovacích rohoží na tepelné čerpadlo nevyžaduje speciální nářadí ani pokročilé technické znalosti. Vyžaduje však pečlivost a dodržování několika základních pravidel. Správná příprava povrchu a technika aplikace rozhodují o trvanlivosti a účinnosti celého odhlučnění.
Příprava povrchu před aplikací butylové odhlučňovací rohože
Před nalepením butylové odhlučňovací rohože musí být povrch dokonale čistý, suchý a odmaštěný. Jakékoli nečistoty, rez, prach a mastné mazivo oslabují přilnavost lepidla. K odmaštění se používá isopropanol nebo speciální čistič na kovové povrchy.
Rohož by měla být před montáží skladována při pokojové teplotě minimálně 12 hodin. Příliš studená rohož je tuhá a obtížně se tvaruje a její lepidlo ztrácí přilnavost. Ve venkovních podmínkách, kdy teplota klesne pod 10 °C, je nejlepší odložit montáž na teplejší den nebo rohož před aplikací nahřát.
Techniky upevnění rohože a pokrytí klíčových prvků zařízení

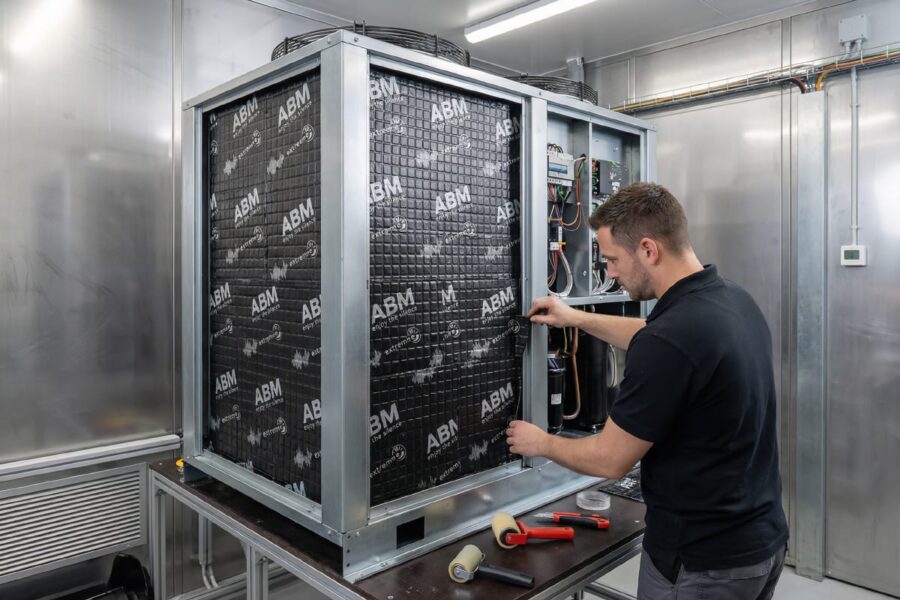

Správná montáž butylové odhlučňovací rohože na tepelné čerpadlo probíhá etapově. Pořadí prací má vliv na konečný výsledek.
Etapy montáže butylové rohože:
- Změřte a nařežte kusy rohože ostrým nožem nebo nůžkami na čalounění s novou řeznou hranou
- Částečně odstraňte ochrannou fólii z lepicí vrstvy, aniž byste se jí dotýkali prsty
- Přiložte rohož k povrchu a postupně odlepujte zbytek fólie, přičemž materiál přitlačujte
- Pevně přitlačte rohož gumovým válečkem nebo tvrdou špachtlí, abyste odstranili vzduchové bubliny
- Sousední listy rohože slepte s překrytím minimálně 1–2 cm
U tepelného čerpadla se nejprve pokrývají kovové panely krytu, které rezonují vlivem vibrací kompresoru. Dalším krokem je odhlučnění základny a rámu, kterým se vibrace přenášejí na podklad. Pokud je to možné, je vhodné zabezpečit i vnitřní stranu krytu kompresoru. Pokrytí minimálně 75–80 % plochy každého panelu přináší zřetelné akustické zlepšení.
Nejčastější chyby při montáži a jak se jim vyhnout
Nejčastější chybou je lepení rohože na špinavý nebo mastný povrch. To způsobuje odlepení rohože po několika týdnech, zejména během letních veder, kdy se kov zahřívá. Stačí věnovat chvilku důkladnému odmaštění, abyste se tomuto problému vyhnuli.
Další typickou chybou je používání příliš malých kusů rohože a vynechávání rohů, hran a těžko přístupných míst. Právě tyto prvky nejvíce rezonují, proto je vhodné rohož přesně vytvarovat do prohlubní a rohů, místo abyste ji napínali. Třetí chybou je vynechání válečkování, které je nezbytné pro rovnoměrné přilnutí lepidla k celé ploše kovu.
Tip: Po namontování rohoží počkejte minimálně 24 hodin před spuštěním zařízení na plný výkon. Lepidlo potřebuje čas na úplné spojení s povrchem, což zaručuje trvanlivost izolace po mnoho sezón.
Produkty pro účinné odhlučnění tepelných čerpadel v obchodě ABM Insulation
Účinná akustická izolace tepelného čerpadla vyžaduje osvědčené materiály vysoké kvality. ABM Insulation je výrobce a dodavatel odhlučňovacích materiálů, který působí na trhu od roku 2010. Společnost se specializuje na akustickou izolaci zařízení, strojů a budov a její produkty se dostávají ke klientům po celé Evropské unii i mimo ni.
Každý produkt z nabídky ABM Insulation má příslušné certifikáty a splňuje vysoké bezpečnostní normy. Objednávky jsou vyřizovány do 24 hodin od nákupu a dodávka na území Evropské unie probíhá hladce a bez zbytečných zpoždění.
Butylkaučukové rohože a pěny pro odhlučnění tepelných čerpadel
V sortimentu ABM Insulation jsou k dispozici dvě řady butylkaučukových rohoží, které se liší vlastnostmi a určením.
Butylkaučukové rohože v nabídce ABM Insulation:
- Butyl kaučukové rohože ABM Professional: série určená k odhlučnění kovových krytů a tlumení rezonancí, dostupná v tloušťkách od 1,8 mm do 3 mm, se samolepicí vrstvou a hliníkovou fólií
- Butyl kaučukové rohože ABM Xtreme: série pro extrémní akustické aplikace, se zvýšenou hustotou a hmotností, zajišťující nejvyšší úroveň tlumení nízkofrekvenčních vibrací, odolná vůči teplotám od minus 40 °C do více než 170 °C
Obě série jsou vyrobeny ze syntetického butylového kaučuku, bez asfaltu a toxických složek. Materiál v mrazu nepraská, nevstřebává vlhkost a zachovává si plnou pružnost po celý rok, což jej činí ideálním pro venkovní použití u tepelných čerpadel.
Butilové zvukově izolační rohože ABM Professional v prodejně ABM Insulation
Butilové zvukově izolační rohože ABM Xtreme v prodejně ABM Insulation
Kaučukové a akustické pěny jako doplněk izolace
Samotná butylová rohož je první vrstvou odhlučňovacího systému. Dalším prvkem účinné izolace jsou kaučukové a akustické pěny pohlcující zvuk.
Pěny pro akustickou izolaci tepelných čerpadel:
- Izolační kaučukové pěny: materiál s uzavřenou buněčnou strukturou, odolný vůči vlhkosti a chemikáliím, dostupný v tloušťkách od 3 mm do 19 mm, se samolepicí vrstvou nebo hliníkovou fólií, slouží jako tepelná a akustická izolace zároveň
- Pohlcující akustické pěny a panely: určené k pohlcování hluku z ventilátoru, redukují zbytkové zvuky uvnitř technických krytů a instalačních místností
Akustické zvukově izolační pěny v prodejně ABM Insulation
Kaučukové pěny ABM Insulation jsou samozhášivé, neuvolňují toxické plyny a neplesniví. Silnější varianty od 10 do 19 mm se obzvláště osvědčují jako izolace trubek a základů zařízení. Kombinace butylové rohože s kaučukovou pěnou vytváří dvouvrstvý systém, který redukuje jak strukturální vibrace, tak hluk šířící se vzduchem.
Izolační pryžové pěny v prodejně ABM Insulation
Pěnová pryž ABM. Akustická izolace Samolepicí, 32mm, 0.5m2
Gumová pěna. Akustická izolace Samolepicí ABM, 32mm, 1m2
Zákazníci ABM Insulation pravidelně zdůrazňují vysokou kvalitu produktů, rychlé vyřízení objednávek a odbornou podporu při výběru materiálů. Profesionální technické poradenství umožňuje přizpůsobit správný produkt konkrétnímu akustickému problému, bez nutnosti samostatného hledání řešení.
Kompletní výběr materiálů pro odhlučnění tepelného čerpadla je možný přímo prostřednictvím internetového obchodu ABM Insulation. Tým specialistů vám pomůže s výběrem vhodné řady a tloušťky rohoží, stejně jako s plánováním celého systému akustické izolace. Dnes podaná objednávka bude klientovi doručena bleskově, bez ohledu na místo převzetí v Evropské unii.
Efekty odhlučnění a praktické rady pro uživatele
Účinné odhlučnění tepelného čerpadla se promítá do reálných a měřitelných přínosů. Snížený hluk není jen o vlastním komfortu, ale také o klidu ve vztazích se sousedy a souladu s ekologickými předpisy. Stojí za to vědět, jaké efekty lze očekávat a jak posílit účinnost butylových rohoží.
Měřitelné efekty snížení hluku po použití butylových rohoží
Použití butylových rohoží na kovových panelech krytu tepelného čerpadla umožňuje snížit strukturální hluk o 3–9 dB(A). To se může zdát skromné, ale v praxi každé 3 dB znamenají subjektivní pocit dvakrát tiššího zvuku. Nejlepších výsledků se dosahuje při odhlučnění dunění a nízkofrekvenčních vibrací generovaných kompresorem.
Hluk ventilátoru, který má vzdušný charakter, butylové rohože omezují pouze nepřímo, a to potlačením rezonancí krytu. Jeho úplné omezení vyžaduje dodatečná řešení, jako jsou akustické stínění nebo tlumicí kryty. Rohože však fungují účinně jako první krok, který v mnoha praktických případech vrací zařízení do souladu s normami.
Kombinace butylových rohoží s jinými metodami akustické izolace
Nejlepších výsledků přináší kombinace několika metod odhlučnění. Akustická butylová rohož tvoří první vrstvu, aplikovanou přímo na kov. Na ni se lepí kaučuková pěna, která pohlcuje zbytková chvění a tepelně izoluje. Jako vnější vrstva se někdy používá akustická pěna pohlcující zvuk.
Kromě odhlučnění samotného zařízení je důležitá izolace jeho základny. Certifikované antivibrační nohy nebo betonové základy oddilatované od stěn budovy přerušují cestu přenosu vibrací do konstrukce. Pružné spojky na potrubí zabraňují přenosu vibrací přes hydraulický systém.
Níže jsou uvedeny metody odhlučnění z hlediska jejich účinnosti v různých situacích:
Metody odhlučnění tepelného čerpadla:
- odhlučňovací butylové rohože na krytu: snížení rezonancí kovu a strukturálních vibrací
- kaučuková pěna jako druhá vrstva: pohlcování zbytkového hluku, tepelná izolace
- antivibrační nohy pod zařízením: přerušení přenosu vibrací na podklad a budovu
- pružné spojky na trubkách: eliminace přenosu vibrací přes instalaci
- akustické stínění kolem zařízení: omezení vzdušného hluku ventilátoru
Každá z těchto metod funguje nejlépe v kombinaci s ostatními. Komplexní přístup k akustické izolaci tepelného čerpadla je účinnější než použití jedné metody. Již první dvě vrstvy, butylová rohož a kaučuková pěna, vytvářejí systém s výrazně lepšími parametry než každý z těchto materiálů samostatně.
Tip: Před nákupem rohoží proveďte jednoduchý test: poklepejte rukou na kovové panely krytu během provozu zařízení. Panely, které se znatelně vibrují a rezonují na dotek, jsou první místa, která vyžadují nalepení rohože.
FAQ: Často kladené otázky
Jsou butylové rohože účinné při odhlučnění tepelných čerpadel?
Butylové rohože účinně snižují strukturální hluk tepelného čerpadla, tedy vibrace přenášené kovovým krytem a konstrukcí zařízení. Správně namontovaná rohož snižuje hladinu hluku o 3 až 9 dB(A), což je subjektivně vnímáno jako znatelné ticho.
Nejlepších výsledků je dosaženo při odhlučnění nízkých frekvencí generovaných kompresorem. Rohož absorbuje energii vibrací a přeměňuje ji na teplo dříve, než se dostane do stěn budovy. V případě vzdušného hluku ventilátoru je nutné izolaci doplnit akustickými clonami nebo tlumicími kryty.
Jakou tloušťku butylové rohože zvolit pro tepelné čerpadlo?
Volba tloušťky závisí na charakteru hluku, se kterým je třeba se vypořádat. Pro odhlučnění lehkých rezonancí kovového krytu postačí rohož o tloušťce 1,3 až 2 mm. Silné vibrace kompresoru a dunění nízkých frekvencí vyžadují silnější materiál, od 3 do 4 mm.
Při výběru tloušťky stojí za zvážení také hmotnost rohože. Čím těžší materiál na jednotku plochy, tím silnější tlumení. Rohož o tloušťce 2,5 mm je univerzální volbou pro většinu domácích tepelných čerpadel vzduch-voda.
Je butylová rohož vhodná pro celoroční venkovní použití?
Akustická butylová rohož se skvěle hodí pro venkovní podmínky po celý rok. Materiál si zachovává své vlastnosti při teplotách od minus 40 °C do více než 170 °C, což znamená plnou funkčnost jak v mrazivých zimách, tak během horkých letních dnů.
Butyl neabsorbuje vlhkost, neplesniví a nekřehne jako asfaltové materiály. Hliníková fólie na povrchu rohože ji chrání před slunečním zářením. Kombinace těchto vlastností znamená, že rohože není třeba sezónně měnit ani je chránit dodatečnými nátěry.
Jak správně připravit povrch před nalepením butylové rohože?
Příprava povrchu je nejdůležitější etapou celé montáže. Kovový kryt čerpadla musí být čistý, suchý a odmaštěný. K odmaštění je nejlepší použít isopropanol nebo speciální čistič na kovové povrchy.
Před aplikací by měla rohož strávit minimálně 12 hodin při pokojové teplotě. Příliš studený materiál ztuhne a lepící vrstva ztratí přilnavost. Montáž při teplotách pod 10 °C je možná, ale účinnost lepidla je znatelně nižší. Nejlepší je provádět práce při teplotě nad 15 °C.
Které části tepelného čerpadla odhlučnit butylovou rohoží jako první?
Kovové panely krytu jsou první místa vyžadující pozornost. Rezonují vlivem vibrací kompresoru a vydávají charakteristické hučení. Jednoduchý test, poklepání panelu rukou během provozu zařízení, rychle ukáže, které části vibrují nejvíce.
Dalším místem je rám a základna zařízení, kterými se vibrace přenášejí na podloží a konstrukci budovy. Pokrytí nejméně 75 až 80 procent plochy každého panelu přináší znatelně lepší efekt než lepení rohože pouze na vybraná místa. Souvislé pokrytí eliminuje rezonanci celé plochy.
Lze butylovou rohož kombinovat s jinými tlumicími materiály?
Kombinace butylové rohože s jinými akustickými materiály je nejen možná, ale dokonce doporučená. Butylová rohož tvoří základní vrstvu, která se lepí přímo na kov. Na ni lze nanést kaučukovou pěnu, která pohltí zbytky hluku a zároveň tepelně izoluje.
Akustická pěna pohlcující zvuk skvěle doplňuje sestavu z vnitřní strany krytu a snižuje hluk z ventilátoru. Každá vrstva plní jinou funkci, proto systém několika materiálů přináší mnohem lepší výsledek než samotná rohož. Vibroizolační patky pod zařízením a pružné spojky na potrubí tvoří kompletní řešení, které eliminuje přenos vibrací na budovu.
Shrnutí
Tlumení tepelného čerpadla pomocí butylových rohoží je účinná a dostupná metoda, která zlepšuje akustický komfort bez nutnosti výměny zařízení. Klíčem k úspěchu je správná příprava povrchu, volba vhodné tloušťky rohože podle charakteru hluku a pečlivá montáž s použitím válečku. Materiály jako ABM Professional a ABM Xtreme od ABM Insulation nabízejí vysokou kvalitu, odolnost vůči vnějším podmínkám a jednoduchou aplikaci bez nutnosti ohřevu.
Pamatujte, že vyhlazovací butylová rohož je jedním z prvků komplexní akustické izolace. Její kombinace s kaučukovou pěnou, vibroizolačními patkami a pružnými spojkami potrubí přináší nejlepší a nejtrvalejší efekt. Dodržování akustických norem není jen zákonnou povinností, ale především investicí do kvality života celé okolní oblasti.
